■ 產品概述

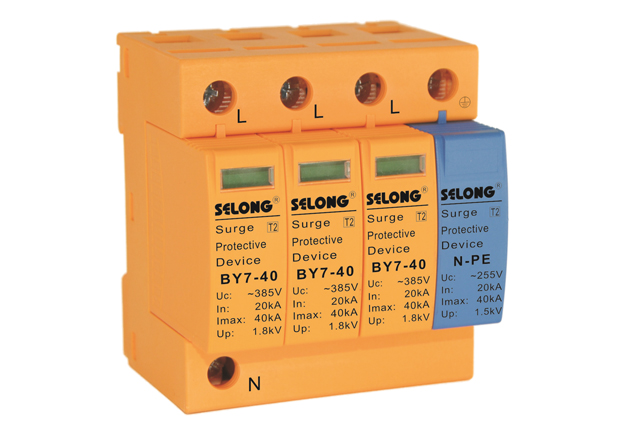

BY7-40/3+1-385交流電涌保護器是依據IEC雷電防護要求，并結合交流電源系統應用環境而設計。選用高能量MOV芯片, 納秒級響應速度。具有可靠的電壓保護水平，超強浪涌電流泄放能力和安全的過載特性, 抗雷擊、防浪涌、凈化電網，保護功能安全可靠。
■ 應用范圍
主要用于交流電源系統中各類配電箱等用電設備的雷電防護。
■ 性能特點
·限壓型設計，符合Type2試驗要求；
·多種組合方式，實現差摸和共模保護功能；
·高能量MOV,殘壓低，電壓保護水平高；
·脫離器具有隔弧裝置，過載能力強；
·持續工作電壓高，通流量大；
·響應速度快，無續流；
·導軌式安裝；
·增強尼龍外殼，IP20防護等級；
·體積小巧，安裝、使用方便。

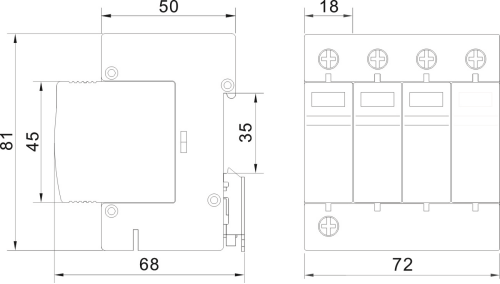

■ 外形尺寸
■
|
|
|
|
電氣原理圖
接線圖
■ 執行標準
IEC 61643-11:2011
GB/T 18802.1-2011
■ 技術參數
|
項 目 |
BY7-40/3+1-385 |
|
系統標稱工作電壓 Uo(V) |
230/400 |
|
最大持續工作電壓 Uc(V) |
385 |
|
標稱放電電流In (kA) |
20 |
|
最大放電電流Imax(kA) |
40 |
|
電壓保護水平 Up(kV) |
L-N1.8, N-PE 1.5 |
|
額定短路電流 Isc(A) |
800 |
|
本地失效指示 |
窗口綠色：正常; 窗口紅色：失效 |
|
故障報警觸點 |
一對常開、常閉觸點 |
|
響應時間 |
L-N 25 ns, N-PE 100 ns |
|
絕緣電阻 |
＞ 50 MΩ |
|
接線能力 |
4～35 mm2 |
|
外殼阻燃等級 |
UL94V-0 |
|
外殼防護等級 |
IP20 |
|
組合方式 |
3+1 |
|
安裝方式 |
DIN:35mm |
|
工作溫度 |
-40℃～70℃ |
|
工作濕度 |
5%RH～95RH |
|
海拔 |
＜ 2000 m |
