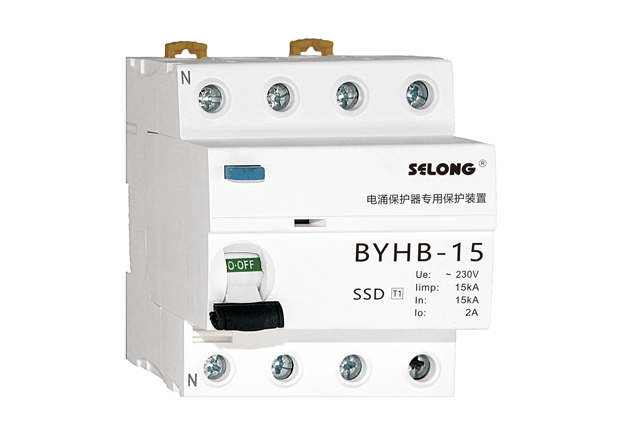

■ 產品概述
BYHB系列SPD后備保護器針對雷電防護技術要求設計，為SPD提供安全可靠的后備保護方案。在雷電流經過SPD回路時，能夠確保其通過而不發生脫扣現象。當SPD殘流增大，發生短路現象或低壓系統發生暫態過電壓時，BYHB能夠及時切斷故障電流，以防止SPD起火燃燒。解決了用傳統的MCB或FUSE作為SPD后備保護時所存在的安全隱患問題。
BYHB與一般的MCB相比，殘壓更低，能夠更有效地保護用電設備。
■ 應用范圍
適用于400V(50/60Hz)以下TT、IT、TN等低壓電源系統。
■ 性能特點
·獨立的主電路、輔助及脫扣系統；
·一體化結構，適用不同的保護模式；
·低殘壓設計，不影響SPD的電壓保護水平；
·瞬時或延時脫扣功能，采樣精準；
·試驗按鈕，可隨時驗證脫扣系統狀態；
·寬通容量設計，滿足不同試驗類型SPD配套使用；
·標準35mm導軌，安裝、使用方便；
·增強尼龍外殼，IP20防護等級。
■ 外形尺寸
■ 接線圖
■ 執行標準
IEC 61643-11:2011
GB/T 18802.1-2011
NB/T 42150-2018
■ 技術參數
|
項 目 |
BYHB-25 BYHB-15 BYHB-100 BYHB-80 BYHB-60 BYHB-40 |
|
試驗類型 |
T1 T2 |
|
系統標稱工作電壓 Uo(V) |
230/400 |
|
沖擊電流 Iimp (kA) |
25 15 |
|
最大放電電流 Imax (kA) |
100 80 60 40 |
|
標稱放電電流In (kA) |
25 15 50 40 30 20 |
|
額定短路電流 Isc(kA) |
25 |
|
短路動作電流 Io(A) |
2 |
|
短路電流動作時間It(s) |
0.3 |
|
殘壓 Ures(V) |
300 |
|
接線能力 |
4～35 mm2 |
|
外殼阻燃等級 |
UL94V-0 |
|
外殼防護等級 |
IP20 |
|
安裝方式 |
DIN:35mm |
|
工作溫度 |
-40℃～70℃ |
|
工作濕度 |
5%RH～95RH |
|
海拔 |
＜ 2000 m |
